Edelstahl-Kugelventile sind in mehreren Konfigurationen erhältlich, die jeweils unterschiedlichen Prozessanforderungen gerecht werden. Die wichtigsten Variablen sind die Betätigungsart, die Bohrungsgeometrie und das Vorhandensein von Hohlraummanagement-Funktionen. Das Verständnis dieser Unterschiede hilft Ingenieuren, von Beginn an das passende Ventil für ihre Prozessleitung zu spezifizieren und kostspielige Nachrüstungen zu vermeiden.

Manuelle Kugelventile

Das manuelle Kugelventil ist die einfachste Ausführung. Ein Handhebel ist direkt mit der Spindel verbunden und dreht die Kugel um 90° zwischen offen und geschlossen. Der Griff verfügt über arretierbare Positionen, sodass der Bediener das Ventil in einem definierten Zustand fixieren kann. Diese Bauart eignet sich für weniger häufige Schaltvorgänge, Probenahmestellen und Absperraufgaben, bei denen keine Automation erforderlich ist. Optional können induktive Näherungsschalter an der Griffhalterung angebracht werden, um Offen-/Geschlossen-Signale an ein Leitsystem zu liefern, ohne einen kompletten pneumatischen Antrieb zu installieren.

Pneumatische (angetriebene) Kugelventile

Bei den angetriebenen Varianten ersetzt ein pneumatischer Antrieb den manuellen Griff. Der Antrieb arbeitet mit Druckluft, ist wartungsfrei und wird standardmäßig als normalerweise geschlossen (NC) geliefert. Er lässt sich ohne Austausch wesentlicher Komponenten auf normalerweise offen (NO) umstellen. Ein Stellungsanzeiger am Antrieb zeigt jederzeit die Lage der Kugelbohrung an: vertikal = offen, horizontal = geschlossen. Diese Ausführung ist die Standardwahl für automatisierte Prozesslinien, in denen Ventile programmgesteuert schalten müssen.

Kugelventile mit Sensorik und Steuerung

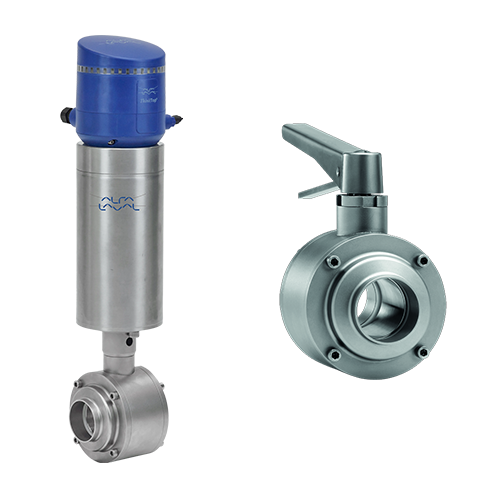

Das Alfa Laval SBV kann mit der ThinkTop V-Serie zur Zustandsüberwachung und Steuerung ausgestattet werden, die direkt über einen speziellen Adapter auf dem Antrieb montiert wird. ThinkTop liefert kontinuierliche Stellungsrückmeldung, Ventildiagnosen und Feldbuskonnektivität. Diese Konfiguration eignet sich für kritische Prozesspunkte, an denen der Ventilzustand protokolliert werden muss, und lässt sich nahtlos in moderne Prozessautomationsarchitekturen integrieren. Zwei Inspektionsöffnungen im Oberteil ermöglichen eine einfache Sichtprüfung der Stangendichtung, ohne das Ventil zu zerlegen.

Vollbohrung-Flansch-Kugelventile

Das Flanschgehäuse verwendet Einschweißflansche, um eine dauerhafte, spannungsfreie Verbindung in der Rohrleitung herzustellen. Der Bohrungsdurchmesser entspricht dem Innendurchmesser der Rohrleitung, wodurch die Vollbohrung den charakteristischen Vorteil bietet: kein Durchflusswiderstand und minimaler Druckverlust. Erhältlich in den Größen DN/OD 25 bis DN/OD 101,6 (Zollrohr) und DN 25 bis DN 100 (DIN-Rohr) sind Flansch-Edelstahl-Kugelventile die Standardauswahl für Molkerei-, Brauerei- und Lebensmittelanlagen, in denen Molchsysteme oder hochviskose Medien eine ungehinderte Bohrung erfordern. Beim Verschweißen beider Flansche muss darauf geachtet werden, dass sie axial 30–40 mm (je nach Größe) verschiebbar bleiben, um späteren Wartungszugang zu ermöglichen.

Für Prozesse mit hochviskosen, zuckerreichen oder eiweißhaltigen Produkten helfen die optionalen Varianten mit Hohlraumreinigung und Hohlraumfüller, die Hygiene im Raum hinter der Kugel aufrechtzuerhalten. Alfa Laval empfiehlt, Produkte nicht im Ventil austrocknen zu lassen, da dies Reinigungszeit, Temperatur und Chemikalieneinsatz erhöht. Die richtige Auswahl der Hohlraum-Management-Option bereits in der Spezifikationsphase reduziert den Aufwand für Wartung und Reinigung des Kugelventils im Anschluss.

Edelstahl-Kugelventile werden überall dort eingesetzt, wo eine hygienische Prozessleitung eine zuverlässige, saubere Absperrung oder Umlenkung des Flüssigkeitsstroms erfordert. Ihre Vollbohrungsgeometrie und die glatten, innenliegenden Oberflächen – poliert auf Ra < 0,8 µm – erfüllen die strengen Hygiene- und Reinigungsanforderungen zahlreicher regulierter Branchen. Das Alfa Laval SBV ist für die Milch-, Lebensmittel-, Getränke-, Brauerei- und Chemieanwendungen ausgelegt; sein Einsatzbereich von bis zu 16 bar und 95 °C deckt die Mehrzahl der typischen Prozessbedingungen in diesen Sektoren ab.

Molkerei und Milchverarbeitung

In der Milchverarbeitung werden Edelstahl-Kugelventile an Tankausgängen, in CIP-Rücklaufleitungen und an Produktumleitungsstellen zwischen Pasteurisierern, Separatoren und Abfüllern eingesetzt. Die Vollbohrung ist hier besonders geschätzt, da Molchsysteme in Molkereien häufig genutzt werden, um Produktverluste zwischen Chargen zu vermeiden. Ein reduzierter Bohrungsdurchmesser würde das Molchgerät stoppen und Produktverluste verursachen. Das SBV ist für CIP-Reinigung ausgelegt – empfohlen werden 1% NaOH bei 70 °C und 0,5% HNO3 bei 70 °C – sodass es in der Rohrleitung gereinigt werden kann, ohne ausgebaut zu werden, und die Maschinenstillstandzeiten zwischen Produktläufen reduziert werden. Für Hinweise zur Pumpenauswahl in der Milchverarbeitung siehe unseren Leitfaden zu Pumpen in der Milchindustrie.

Brauerei und Getränke

Brauereianwendungen verlangen Ventile, die mit partikelbelastetem Würze, viskosen Hefesuspensionen und kohlensäurehaltigen Getränken umgehen können, ohne Turbulenzen oder Toträume zu erzeugen. Die durchflussfreie Bohrung eines Edelstahl-Kugelventils macht es für diese Medien geeignet, während die langlebigen PTFE-Ventilsitze die Temperaturschwankungen und aggressiven Reinigungszyklen einer Brauerei tolerieren. Getränkehersteller, die Säfte, Sirupe und Konzentrate verarbeiten, profitieren von der Hohlraumreinigungsoption, die den Raum hinter der Kugel spült und Produktansammlungen in Bereichen verhindert, die ein Standard-CIP nicht zuverlässig erreicht.

Lebensmittel, Pharma und Kosmetik

Lebensmittelproduzenten, pharmazeutische Hersteller und Kosmetikunternehmen teilen die Anforderung, dass produktberührende Oberflächen glatt, korrosionsbeständig und frei von Spalten sein müssen, in denen sich Bakterien ansammeln können. Der Werkstoff 1.4404 (AISI 316L) für alle produktberührten Teile kombiniert mit einer polierten Innenoberfläche von Ra < 0,8 µm erfüllt diese Anforderungen. EPDM-Dichtungen unterstützen SIP-Sterilisationen bis zu 140 °C, während PTFE-Sitze SIP bis 130 °C tolerieren. Für pharmazeutische Anlagen bietet unsere Übersicht zu pharmazeutischen Pumpen ergänzende Hinweise zur Fluidfördertechnik in diesem Bereich.

Einbindung in vor- und nachgelagerte Prozesse

Innerhalb einer typischen Prozesslinie sitzen Edelstahl-Kugelventile an wichtigen Absperr- und Umlenkpunkten: zwischen Lagertanks und Transferpumpen, am Ein- und Auslass von Wärmetauschern sowie am Einlass zu Abfüll- oder Dosierstationen. Vor einer Pumpe bietet ein Kugelventil sichere Isolierung für Wartungsarbeiten. Nach einer Pumpe steuert es die Produktumleitung zwischen Behältern oder Prozessschritten. Da das Ventil mit einem pneumatischen Antrieb automatisiert und über Sensing- und Control-Einheiten in eine SPS integriert werden kann, fügt es sich natürlich in moderne kontinuierliche oder halbkontinuierliche Produktionslinien ein, ohne dass bei jedem Transfer manuelles Eingreifen erforderlich ist.

Für CIP-Systeme speziell verhindert die Fähigkeit des Kugelventils, Reinigungsdrücke bis zu 3 bar auszuhalten und dabei dicht zu bleiben, eine Kreuzkontamination zwischen Produkt- und Reinigungszyklen. Dieses Merkmal, zusammen mit den Auswahlprinzipien für Kugelventile im nächsten Abschnitt, macht das Edelstahl-Kugelventil zu einem der vielseitigsten Bauteile in einer hygienischen Prozessanlage.

Das Verständnis des Funktionsprinzips eines Edelstahl-Kugelventils hilft Ingenieuren, sichere Entscheidungen in der Spezifikationsphase zu treffen und die häufigsten Ursachen vorzeitigen Verschleißes oder Leckagen im Betrieb zu vermeiden.

Arbeitsprinzip und Hauptkomponenten

Ein Edelstahl-Kugelventil steuert den Durchfluss mittels einer präzisionsbearbeiteten Kugel mit einer zylindrischen Bohrung durch ihre Mitte. Die Kugel sitzt im Ventilkörper zwischen zwei Flanschen und wird von zwei PTFE-Ventilsitzen gehalten – einer auf jeder Seite. Eine Spindel verbindet die Oberseite der Kugel mit einem Handhebel oder einem pneumatischen Antrieb. Dreht die Spindel um 90°, so stimmt die Bohrung in der Kugel entweder mit der Rohrleitung überein (offen) oder steht senkrecht dazu (geschlossen) und sperrt den Durchfluss vollständig.

Eine zuverlässige Spindeldichtung wird durch federbelastete, selbstnachstellende Dichtungsringe erreicht. Diese V-Ringe und ein Gleitring sorgen für gleichmäßigen Anpressdruck auf die Spindel, ohne dass über die Zeit manuelle Nachstellungen nötig sind. Die Feder kompensiert Sitzverschleiß und thermische Ausdehnung und verlängert so die Lebensdauer. Die gesamte Ventilbaugruppe – Gehäuse, Flansche, Kugel, Sitze und Spindel – ist mit Flanschschrauben befestigt, sodass das Ventil zur Inspektion und Wartung ohne Spezialwerkzeug zerlegt werden kann.

Bei angetriebenen Ventilen wird der Antrieb mit Druckluft bei einem Betriebsdruck von 5,5–8 bar betrieben und gewährleistet schnelles, reproduzierbares Schalten. Ein Stellungsanzeiger am Antrieb zeigt die Orientierung der Kugelbohrung jederzeit an. Der Antrieb wird als normalerweise geschlossen (NC) geliefert und kann durch Umpositionieren der Kupplung auf normalerweise offen (NO) umgestellt werden – ein Teileaustausch ist nicht erforderlich.

Hochdruck-Kugelventile – was Sie wissen sollten

Das Alfa Laval SBV ist auf einen maximalen Produktdruck von 16 bar (1.600 kPa) ausgelegt und kann von Volllastvakuum bis zu diesem Maximaldruck betrieben werden. Während des Schaltvorgangs unter Druck liegt der empfohlen maximale Aktivierungsdruck bei 6 bar (600 kPa). Die Nennarbeitsdruckangabe von 16 bar deckt die überwiegende Mehrheit hygienischer Prozessanwendungen ab, einschließlich Pasteurisation, CIP-Rücklauf und Hochdruck-Transferleitungen. Für Prozesse, die regelmäßig an diese Grenzen heranreichen, sollten Ingenieure die Auswahl des Elastomerdichtungsmaterials sorgfältig prüfen, da hoher Druck in Verbindung mit aggressiven Medien den Verschleiß an Ventilsitzen und O-Ringen beschleunigt. Die SBV-Fehleranalyse bestätigt, dass frühzeitiger Dichtsitzverschleiß am häufigsten durch eine Kombination aus hoher Schalthäufigkeit, erhöhtem Druck oder Temperatur und aggressivem Medium verursacht wird – nicht durch einen einzelnen isolierten Faktor.

Auswahlleitfaden für Kugelventile – wichtige Entscheidungsfaktoren

Die Auswahl des richtigen Edelstahl-Kugelventils für eine Prozessleitung erfordert die gleichzeitige Bewertung mehrerer Parameter. Die folgende Tabelle fasst die wichtigsten Auswahlkriterien und ihre praktischen Auswirkungen zusammen.

Der Dichtungswerkstoff verdient besondere Aufmerksamkeit. EPDM ist die Standardwahl für die meisten Lebensmittel- und Milchanwendungen und ermöglicht Betriebstemperaturen bis zu 95 °C sowie SIP bei 140 °C (30 Minuten). PTFE-Sitze sind serienmäßig und tolerieren SIP bis 130 °C. Für chemische Beständigkeit gegenüber Ölen oder Lösungsmitteln erweitert FPM den Einsatzbereich. NBR eignet sich für Anwendungen mit Mineralölen, hat jedoch eine niedrigere SIP-Grenze von 100 °C. Die Q-Option (Silikon) ist auf SIP bis 90 °C begrenzt und eignet sich für neutrale Medien. Eine falsche Wahl des Dichtungsmaterials in Bezug auf das Prozessmedium ist eine der häufigsten Ursachen für vorzeitiges Leckageverhalten; diese Entscheidung sollte daher vor der Bestellung anhand von Anwendungsdaten überprüft werden.

Das Hohlraummanagement ist ein zweiter entscheidender Punkt bei hochviskosen oder wertvollen Produkten. Der Hohlraum hinter der Kugel in einem Standardventil bildet einen Totraum, den ein Standard-CIP nicht zuverlässig reinigen kann. Bei hochviskosen, zuckerreichen oder eiweißhaltigen Produkten fügt die Hohlraumreinigungsoption Spülanschlüsse (ISO 228 G½") hinzu, die Reinigungsmedium direkt in diesen Bereich leiten. Alternativ kapseln Hohlraumfüller die Ventilsitze ab, um das Produktvolumen im Hohlraum zu minimieren. Diese beiden Optionen schließen sich gegenseitig aus – Hohlraumreinigung und Hohlraumfüller können nicht gleichzeitig an demselben Ventilkörper kombiniert werden.

Kugelventil vs. Klappenventil– welches wählen

Der häufigste Vergleich bei der Auswahl hygienischer Ventile ist der zwischen Kugelventil und Schrägsitz-/Absperrklappe (Butterfly valve). Beide sind Vierteldreh-Designs, unterscheiden sich jedoch in Punkten, die die Prozessleistung beeinflussen.

Ein Edelstahl-Kugelventil verwendet eine Vollbohrung, sodass der Durchgang durch ein offenes Ventil im Durchmesser identisch mit der Rohrleitung ist. Es gibt keinen Hindernisbereich, keine Scheibe im Strömungsweg und einen minimalen Druckverlust. Das macht es zur richtigen Wahl für Molchsysteme, hochviskose Medien und partikelhaltige Flüssigkeiten, bei denen jede Einschränkung zu Verstopfung oder Produktbeschädigung führen würde. Der Nachteil ist Größe und Gewicht: ein Kugelventilgehäuse ist größer und schwerer als eine Absperrklappe gleicher Nenngröße, was in beengten Installationen relevant sein kann.

Eine Absperrklappe verwendet eine auf einer zentralen Spindel montierte Scheibe. Selbst bei vollständig geöffneter Stellung bleibt die Scheibe im Strömungsweg und erzeugt einen messbaren Druckverlust sowie potentiell hygienische Probleme bei bestimmten Medien. Klappenventile sind kompakter, leichter und in der Regel kostengünstiger als Kugelventile gleicher Nenngröße.Sie eignen sich zur einfachen Ein/Aus-Absperrung von niedrigviskosen, sauberen Flüssigkeiten, wenn kein Molchen erforderlich ist und wenn die Leitung größer ist. Für kleinere Leitungsgrößen und bei Anwendungen mit Molchen, viskosen Medien oder Partikelaustrag ist das Kugelventil die technisch richtige Wahl.

Die Faustregel für die Auswahl lautet: Wenn der Prozess Molchvorgänge, hohe Viskosität oder eine vollständig durchgehende Bohrung erfordert, spezifizieren Sie ein Kugelventil. Handelt es sich um eine Standardaufgabe zur Absperrung sauberer Flüssigkeiten in größerem Rohrdurchmesser, und sind Gewicht oder Kosten der begrenzende Faktor, kann eine Absperrklappe ausreichend sein. Das technische Team von Euroflow unterstützt Sie gern bei der Abwägung für Ihre spezifische Prozessleitung.

Wartung und CIP-Reinigung von Kugelventilen

Das Alfa Laval SBV ist für CIP ausgelegt. Empfohlene Reinigungsmittel sind 1% NaOH bei 70 °C und 0,5% HNO3 bei 70 °C unter Verwendung chloridfreien Wassers. Der Reinigungsdruck darf 3 bar nicht überschreiten. Nach jedem Reinigungszyklus ist die Leitung gründlich mit klarem Wasser zu spülen. Die Konzentration der Reinigungsmittel sollte schrittweise dosiert werden, um übermäßige lokale Konzentrationen zu vermeiden, die den Dichtsitzverschleiß beschleunigen könnten.

Zur Wartung des Kugelventils empfiehlt sich ein präventiver Austausch produktberührter Dichtungen – Ventilsitze und O‑Ringe – nach 12 Monaten Betrieb sowie der Austausch aller Dichtungen einschließlich Spindeldichtungen nach 24 Monaten. Bei Feststellung von Leckagen sollten Dichtungen zeitnah, idealerweise noch am gleichen Arbeitstag, ersetzt werden. Das Service-Kit enthält zwei Ventilsitze, zwei Flansch-O‑Ringe und zwei Gehäuse-O‑Ringe. Da das Ventil mit Flanschschrauben montiert ist, erfordert die Demontage zum Austausch der Dichtungen kein Rohrtrennen oder Spezialwerkzeug – das Ventil wird von den Flanschen gelöst, Kugel und Sitze werden entnommen und die neuen Komponenten aus dem Service-Kit eingebaut. Verwenden Sie stets originale Alfa Laval Ersatzteile; die Produktgarantie setzt dies voraus. Der pneumatische Antrieb bei angetriebenen Versionen ist wartungsfrei.

Für weiterführende Hinweise zur CIP-Systemauslegung und Pumpenauswahl für Reinigungszyklen lesen Sie unseren Artikel zu CIP-Pumpen und Cleaning in Place.
