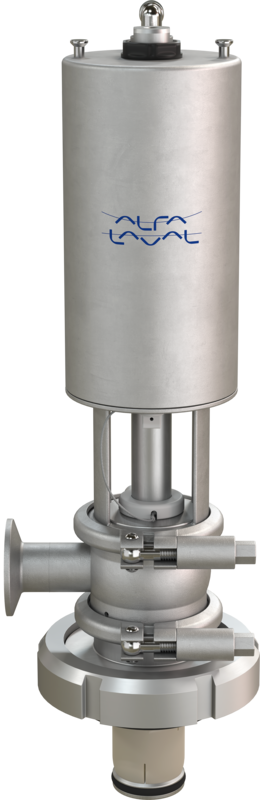

Der Alfa Laval Free Rotating Retractor ist ein einziehbares CIP-Reinigungsgerät für hygienische Prozessumgebungen, in denen eine unvollständige Reinigung keine Option ist. Ortsfeste Sprühsysteme haben eine konstruktionsbedingte Einschränkung: Sie projizieren Reinigungsflüssigkeit in festen Mustern, die sich nicht an die Behältergeometrie anpassen können, wodurch Schattenbereiche – Vertiefungen, Einbauten, interne Armaturen – unzureichend bedeckt bleiben oder zusätzliche Reinigungsschritte erfordern. Der Free Rotating Retractor löst dieses Problem durch die Kombination einer kontinuierlich rotierenden Sprühabdeckung mit einem Körper, der sich zwischen den Zyklen vollständig aus dem Prozessraum zurückzieht.

Konstruktion und Aufbau

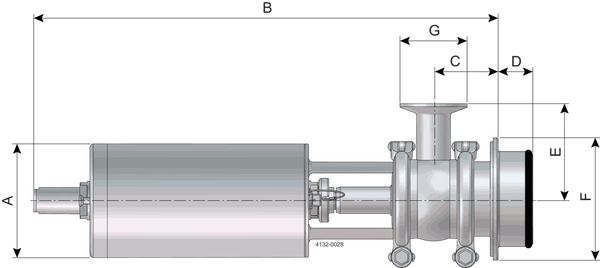

Der Free Rotating Retractor basiert auf der bewährten Konstruktionsplattform des Alfa Laval SSV-Ventils und der SaniMidget-SB-Serie – einer modularen, vielseitigen Architektur mit nachgewiesener Eignung für hygienische Verarbeitungsanwendungen. Diese gemeinsame technische Basis hat in der Praxis handfeste Vorteile: Ersatzteile, Wartungsabläufe und das vorhandene Fachwissen der Instandhaltungsteams lassen sich auf andere Gerätebaureihen übertragen, was den Einarbeitungsaufwand für Teams reduziert, die bereits mit Alfa Laval-Produkten arbeiten.

Die Materialauswahl für die produktberührten Bauteile richtet sich nach den Anforderungen von Reinigungsmedienumgebungen. Edelstahl AISI 316 ist der Standard für Korrosionsbeständigkeit gegenüber den alkalischen und säurehaltigen Mitteln, die in CIP-Anwendungen eingesetzt werden. Die Innenoberfläche ist hochwertig gefertigt, was eine effektive Sprühreinigung unterstützt und verhindert, dass Rückstände zwischen den Zyklen an der Oberfläche haften. Benetzte Elastomere bestehen aus EPDM, das für die Verträglichkeit mit den in der Lebensmittel- und Getränke-CIP typischen Chemikalien ausgewählt wurde. Alle benetzten Polymere und Elastomere sind sowohl nach FDA- als auch nach EU-Anforderungen lebensmittelkonform.

Leistung und Ressourceneffizienz

Im Vergleich zu statischen Sprühkugelsystemen erzielt der Free Rotating Retractor bis zu 35 % Einsparungen bei Reinigungsmedien und Wasser pro CIP-Zyklus. Dieser Wert spiegelt einen grundlegenden Unterschied in der Funktionsweise beider Ansätze wider. Eine statische Sprühkugel gibt Flüssigkeit aus festen Öffnungen ab; die Abdeckung hängt ausschließlich von der Position der Sprühkugel relativ zur Behältergeometrie ab. Der Free Rotating Retractor rotiert während des gesamten Reinigungszyklus und verändert kontinuierlich die Sprührichtung, sodass die gesamte Innenoberfläche – einschließlich der Schattenbereiche – direkt benetzt wird. Das Ergebnis ist eine vollständige Reinigung in kürzerer Zeit und mit geringerem Flüssigkeitsvolumen.

Kürzere CIP-Zyklen reduzieren die Zeit, in der ein Behälter nicht für die Produktion zur Verfügung steht. In Anlagen mit mehreren Reinigungszyklen pro Schicht summiert sich die gewonnene Zeit über eine Woche zu einem spürbaren Effekt. Der reduzierte Verbrauch von Wasser und Reinigungschemikalien pro Zyklus senkt gleichzeitig Betriebskosten und chemischen Abfall – beides relevant für Betriebe, die Umwelt- oder Kostenziele verfolgen.

Automatisierung und Steuerung

Der Free Rotating Retractor ist mit der Alfa Laval ThinkTop Abtast- und Steuereinheit kompatibel. In dieser Kombination wird die Öffnungs- und Schließposition des Retraktors automatisch überwacht und geregelt – eine manuelle Zustandskontrolle während oder nach einem CIP-Zyklus entfällt. Die ThinkTop-Einheit lässt sich in anlagenweite Steuerungsarchitekturen integrieren, was die Kombination für Betriebe geeignet macht, die Reinigungszyklen dokumentieren und Alarm-Management-Funktionen benötigen.

Ohne ThinkTop arbeitet das Gerät als eigenständige Einheit. Es kann wandmontiert an einem einzelnen Behälter eingesetzt oder mit weiteren Free Rotating Retractors kombiniert werden, um größere oder geometrisch komplexe Behälter abzudecken. Das modulare Design unterstützt beide Konfigurationen ohne Anpassungen am Kerngerät.

Gesamtbetriebskosten

Die wirtschaftlichen Vorteile gehen über den Anschaffungspreis hinaus. Geringerer Installationsaufwand, minimaler Wartungsbedarf und messbare Einsparungen bei Wasser- und Reinigungsmittelverbrauch über jeden CIP-Zyklus hinweg senken die Gesamtbetriebskosten im Vergleich zu statischen Sprühkugelsystemen. Für Anlagen, die hygienische Tankreinigungsgeräte über mehrere Jahre spezifizieren, summieren sich diese Einsparungen pro Zyklus über Tausende von Reinigungsvorgängen. Die Gerätekonstruktion – von der Materialqualität über die Oberflächengüte bis zur Elastomerkonformität – bedeutet zudem, dass das Gerät bereits bei der Inbetriebnahme die Materialstandards erfüllt, die in auditierten Lebensmittel- und Getränkeverarbeitungsbetrieben erwartet werden, ohne zusätzliche Qualifizierungsschritte zu erfordern.
